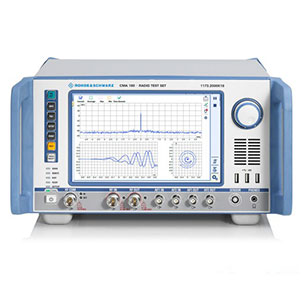

R&S?CMA180 是适用于在 100 kHz 至 3 GHz 范围内操作的无线电系统的无线电通信测试仪。 其技术完全基于数字信号处理及先进计算。直观化操作以及有效的测量能力使得 R&S?CMA180 成为执行无线电测量时不可或缺的工具。

通用

广泛、面向未来的配置选项

便携式

广泛的测量能力

基本特点

模拟调制及解调

音频发生器

多音

音频质量测试

FFT 频谱应用

相邻信道功率 (ACP) 及占用带宽

高级特点

示波器

具有时域分析功能的内置扫描频谱分析仪（零跨度）

跟踪发生器

内置干扰源

GPS

数字测量

数字信号的分析

特殊应用

针对 ILS/VOR 及信标台的航空电子发生器

波形 (ARB)

从现场到实验室

操作简单

带旋钮的先进触摸屏

预定义的测试场景（很大程度地减少配置），或专家模式（很大程度地提高自由度）

显示参数及测量结果的不同可能性

特殊的修整视图

实施远程控制，以便通过 LAN 或 GPIB 轻松集成到自动化测试环境

使用 R&S?CMArun 实现自动化

用于配置应用测试序列的即用型解决方案

广泛的功能库

通过 SNMP、串行接口以及 SCPI 控制

适用于 R&S?Series4200 软件定义无线电的全自动化测试解决方案

性和灵活性

针对发射机及接收机测试的射频性能

多个不同的连接选项

转换及控制外部设备

丰富的附件

软箱及运输箱

使用 R&S?NRP-Zxx 以及 R&S?NRT-Z 功率探头

屏蔽盒、天线耦合器及音频附件

无线电测试装置

简要技术参数

射频频率范围 0.1 MHz 至 3000 MHz

输出电平范围 射频发生器 高 +16 dBm（大值）

大允许输入功率 射频输入 高 150 W

调制 CW、AM、FM、SSB

ARB 发生器 R&S?CMA-B110A 高 20 MHz 带宽，1 Gbyte 内存

频谱分析仪 R&S?CMA-K120 0.1 MHz 至 3000 MHz

FFT 频谱分析仪 跨度 10 kHz 到 20 MHz

音频信号 模拟输入/输出，SPDIF，内部 AF 发生器/分析仪

电源 AC 100 V 至 240 V

DC 10 V 至 30 V 或电池

85 W

连接性 RF, AF, LAN, USB, DVI,

罗德与施瓦茨 功率计, 参考频率输入/输出, 触发输入/输出, TTL 输入/输出, GPIB (R&S?CMA-BB12A)

尺寸 W × H × D ? 19″, 4 HU

360.5 mm × 195.4 mm × 351 mm

(14.2 in × 7.7 in × 13.8 in)

重量 装备齐全 13 kg (28.7 lb)

基本单元（不含选件） 10.9 kg (24 lb)
